Dachentwässerung richtig dimensionieren

Unser Servicetool unterstützt Sie bei der sicheren Planung Ihrer Anlage

Dimensionierung der Dachentwässerungsanlage

Immer Up-to-Date bleiben.

Welches Fallrohr (…und wie viele pro Wandseite?) brauche ich für mein Bauvorhaben?
Was bedeutet das für die Wahl der passenden Rinnenträger bis zum nächsten Entwässerungsstrang (…Menge, Lochbild?) ?
WUS liefert Ihnen mit seiner „Berechnungshilfe für die Dimensionierung der Dachentwässerungsanlage“ eine Orientierung was Sie tatsächlich benötigen und — in welchen Mengen. Es sind die Regelwerke der Fachverbände: „Zentralverband des Dachdeckerhandwerks (ZVDH)“, sowie des „Zentralverband Sanitär Heizung Klima (ZVSHK)“ zu beachten.

Hinweise zur Bemessung
Die Bemessung der Regenabflussleitungen und somit die Zuordnung der Dachrinnengröße ist von der Regenspende abhängig, aber auch noch von der Dachgrundfläche sowie dem Abflussbeiwert (Neigung, Oberflächenbeschaffenheit). Für die Bemessung der Dachfläche, werden die Angaben des Kunden verwendet. Wegen der erhöhten Verschmutzungsgefahr von Dachrinnen werden Regenfallleitungen, um Eindringen von Niederschlagswasser aus der Dachrinne in das Gebäude zu vermeiden, für eine Regenspende von je nach Region mindestens 300I/(s x ha) bemessen.
Um einen Strömungstechnisch günstigen Übergang von der Dachrinne zum Regenfallrohr gewehrleisten zu können, werden nach DIN 1986 – 2 trichterförmige Einläufe verwendet.

Regenspende (r):
Die Regenspende (r) ist die gemessene Regenmenge in der Zeiteinheit, bezogen auf die Fläche in l/(s x ha).
Bei der Regenmenge sind für die Bemessung von Dachentwässerungen die Spitzenbelastungswerte in einer kurzen Zeiteinheit und ihre Häufigkeit von Bedeutung.

Regenwasserabfluss Q:
Regenwasserabfluss ist als Wassermenge definiert, die je Sekunde den Regenwasserleitungen zugeführt wird (l/s).

Nenngröße:
Größenangabe für alle Arten von Dachrinnen und Regenfallrohren, bezogen auf die Zuschnitts-Breite bzw. lichte Weite.

Dachgrundfläche (A):
Auf die waagerechte Ebene projizierte Grundfläche eines geneigten Daches.

Berechnungs­hilfe für die Dimen­sionierung der Dach­entwässerungs­anlage

  • Welches Fallrohr (...und wie viele pro Wandseite?) brauche ich für mein Bauvorhaben?
  • Was bedeutet das für die Wahl der passenden Rinnenträger bis zum nächsten Entwässerungsstrang (...Menge, Lochbild)?

WUS liefert Ihnen mit seiner "Berechnungshilfe für die Dimensionierung der Dachentwässerungsanlage" eine Orientierung was Sie tatsächlich benötigen und — in welchen Mengen. Es sind Regelwerke der Fachverbände: "Zentralverband des Dachdeckerhandwerks (ZVDH)", sowie des "Zentralverband Sanitär Heizung Klima (ZVSHK)" zu beachten.

Bitte beachten Sie den Hinweis zur Nutzungsvoraussetzung.

Grad
Meter
Meter
m²
Haus Bemaßung
Die Berechnung erfolgt in Anlehnung an DIN 1986-100

Berechnungs­hilfe für die Dimen­sionierung der Dach­entwässerungs­anlage

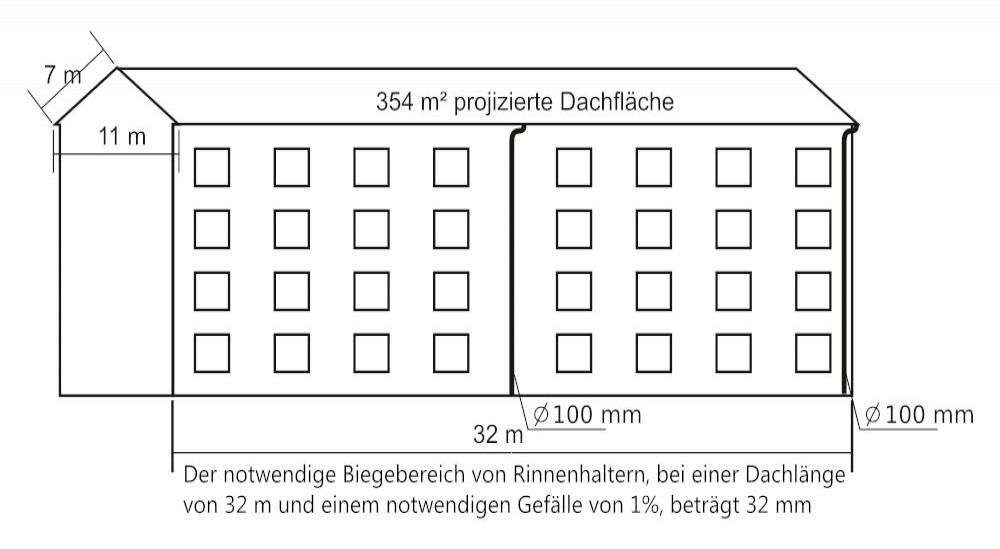

Beispielrechnung:

Mehrfamilienhaus: 16-Parteien-Haus,
Frankfurt / Kelsterbach, 2019
Es wurden 6 tlg. Fallrohre gewählt.
Das Gefälle beträgt 38°.
Beispielrechnung Haus
Aus optischen Gründen, sollte das Gefälle der Rinne nicht zu groß gewählt werden. Max. 1mm/m Rinne ist empfehlenswert.
